压力变送器
产品名称：压力变送器
产品型号：SP01V2
产品描述：SP01V2 通用型压力变送器，采用进口扩散硅芯片，内置高精度信号转换板卡，软硬件双重滤波，采样更精确；本产品可选配液晶显示屏，可实现压力值实时显示及用户自行校准功能，操作简单，安装方便；采用优质 304 不锈钢壳体，抗震性好，能够测量气体、水、油等对不锈钢无腐蚀作用的介质。
应用场所：本产品可广泛应用于液压系统、工业设备监测、暖通系统、消防水压监测、自来水厂等领域。
产品特点：
▶进口硅晶圆，精确、稳定、耐用
▶优质 304 不锈钢壳体，抗震耐腐蚀
▶PVE 工程塑料接头，阻燃、耐压、防水防腐、抗震
▶高强度粘胶封装，耐高压，防渗漏
▶优质赫斯曼接头，抗干扰，稳定性好
▶具有温度补偿，温度系数小，测量更精准
▶四位半段式显示，读数准确直观
▶显示背光，便于夜间查看
▶壳体表面激光打标，清晰耐磨，售后无忧
▶多种型号可选，可满足各种需求，有常规款、常规显示款、卫生款、高温款等
产品参数：
|
量程范围 |
0~1.6MPa、0~2.5MPa(其他量程可定制) |
|
压力类型 |
表压、绝压、密封表压 |
|
过载能力 |
<40MPa、150%；≧40MPa、120% |
|
精度 |
0.5%FS |
|
长期稳定性 |
±0.1%FS/年 |
|
外形尺寸 |
直径 81mm*高度 131mm*厚度 47mm |
|
重量 |
约 270g |
|
供电电压 |
9~28V |
|
恒流激励 |
750uA |
|
输出方式 |
4~20mA、RS485（可选） |
|
工作环境 |
-40℃~85℃ |
|
响应速度 |
5Hz~2.4KHz |
|
显示屏幕 |
标准赫斯曼数显表头（RS485 无显示版本） |
|
背光颜色 |
黄色 |
|
测量介质 |
空气、水、油等对不锈钢无腐蚀作用的介质 |
|
表壳材质 |
304 不锈钢 |
|
接口材质 |
PVE 工程塑料、304 不锈钢 |
接线说明：
|
输出方式 |
标号 |
定义 |
|
4-20mA |
1 |
DC24V+ |
|
2 |
DC24V- |
|
|
RS485 |
1 |
DC24V+ |
|
2 |
DC24V- |
|
|
3 |
485A |
|
|
4 |
485B |
本产品采用标准赫斯曼接头
标号如图：

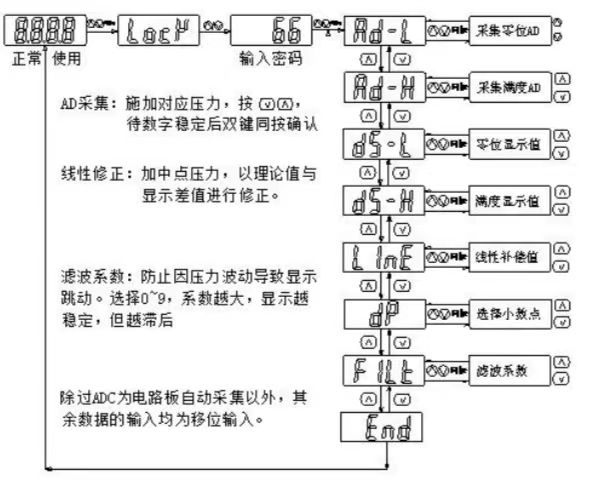

常规显示版本按键操作

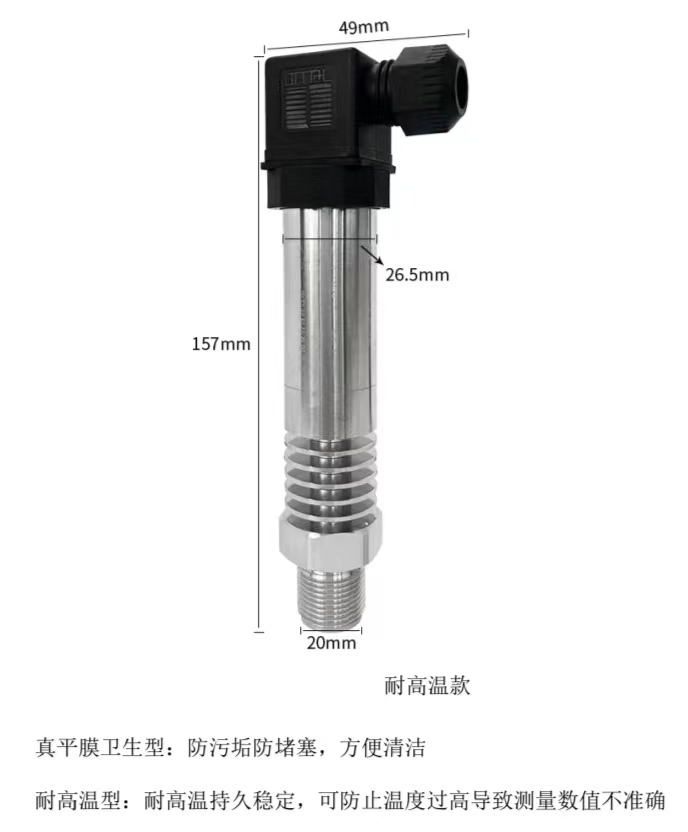

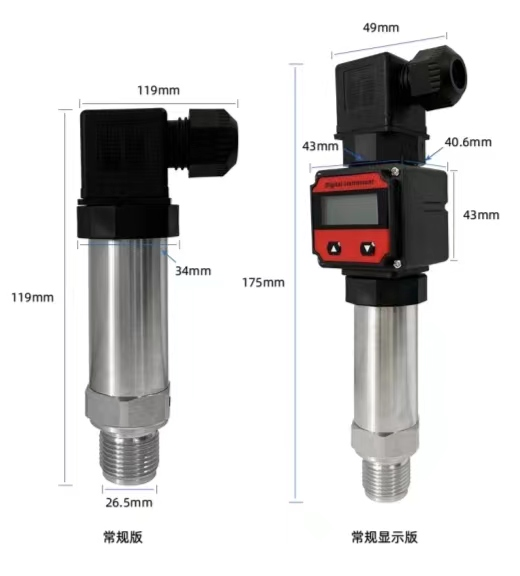

产品尺寸：
安装要求：
⑴本仪表支持水平安装或垂直安装
⑵使用时不要通过表盘拧紧，注意压力不得超过规定量程
⑶在零压力时，如果产品测量值不为零，为了确保测量的准确性，请按“清零”键进行零点校正
⑷在产品安装之前，先检查压力表是否干净，在使用过程中，应保持管路干净
RS485 版本通讯协议
1. 通讯基本参数
|
参数 |
内容 |
|
编码 |
8位二进制 |
|
数据位 |
8位 |
|
奇偶校验位 |
无 |
|
停止位 |
1 |
|
错误校验 |
CRC（冗余循环码） |
|
波特率 |
1200bit/s、2400bit/s、4800bit/s、9600 bit/s、38400bit/s、 57600bit/s、115200bit/s 可设，出厂默认为 9600bit/s |
2.RTU 信息帧格式
采用 Modbus-RTU 通讯规约，格式如下：
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位 CRC 码
结束结构 ≥4 字节的时间
地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认 0x01）。
功能码：主机所发指令功能指示，本变送器只用到功能码 0x03（读取寄存器数据）。
数据区：数据区是具体通讯数据，注意 16bits 数据高字节在前！ CRC 码：二字节的校验码
|
地址码 |
功能码 |
起始地址 |
寄存器数量 |
校验码低位 |
校验码高位 |
|
1 字节 |
1 字节 |
2 字节 |
2 字节 |
1 字节 |
1 字节 |
主机问询帧格式：
从机应答帧格式：
|
地址码 |
功能码 |
数据长度 |
噪音值 |
校验码低位 |
校验码高位 |
|
1 字节 |
1 字节 |
1 字节 |
2 字节 |
1 字节 |
1 字节 |
异常应答返回格式：
|
地址码 |
功能码 |
异常码 |
校验码低位 |
校验码高位 |
|
1 字节 |
0x80+功能码
|
0x01（无效指令） 0x02（无效地址） |
1 字节
|
1 字节 |
3.寄存器地址说明
|
功能码 |
寄存器地址 (16 进制） |
数据字节 |
内容 |
说明 |
|
03 |
0x0000 |
2 |
读取从机地址 |
十六进制数（1-255） |
|
03 |
0x0001 |
2 |
读取波特率 |
0-1200，1-2400，2-4800, 3-9600，4-19200，5-38400 6-57600，7-115200 |
|
03 |
0x0002 |
2 |
读取压力单位 |
0-不显示单位 1-CM，2-MM，3-MPa，4-Pa， 5-KPa，6-MA，7-Bar，8-Psi， 9-mmHg，10-mH2O，11-%， 12-M |
|
03 |
0x0003 |
2 |
读取小数点位数 |
0-无小数位，1-1 位小数， 2-2 位小数，3-3 位小数 |
|
03 |
0x0004 |
2 |
读取测量压力值 |
-32768~32767 |
|
03 |
0x0005 |
2 |
读取变送量程零点 |
-32768~32767 |
|
03 |
0x0006 |
2 |
读取变送器量程满点 |
-32768~32767 |
读数据：
写数据：
|
功能码 |
寄存器地址 (16 进制） |
数据字节 |
内容 |
说明 |
|
06 |
0x0000 |
2 |
修改从机地址 |
十六进制数（1-255） |
|
06 |
0x0001 |
2 |
修改波特率 |
0-1200，1-2400，2-4800, 3-9600，4-19200，5-38400 6-57600，7-115200 |
4.主机读取变送器测量值
主机问询帧：
|
地址码 |
功能码 |
寄存器起始地址 |
读取寄存器数量 |
校验码低位 |
校验码高位 |
|
0x01 |
0x03 |
0x00 0x04 |
0x00 0x01 |
0xC5 |
0xCB |
应答帧：
|
地址码 |
功能码 |
寄存器起始地址 |
读取寄存器数量 |
校验码低位 |
校验码高位 |
|
0x01 |
0x01 |
0x02 |
0x00 0x10 |
0xE5 |
0xC6 |
数据换算（设当前单位为 MPa，小数点位数为 3）；0010 H（十六进制）= 压力值为 1.6MPa（十进制）。
5.修改波特率
波特率修改为 115200
主机问询帧：
|
地址码 |
功能码 |
寄存器起始地址 |
读取寄存器数量 |
校验码低位 |
校验码高位 |
|
0x01 |
0x06 |
0x00 0x01 |
0x00 0x07 |
0x99 |
0xC8 |
0x00 0x07 中 0x07 代表波特率 115200
其余波特率为 0-1200，1-2400，2-4800，3-9600，4-19200，5-38400，6-57600，7-115200。
应答帧：
|
地址码 |
功能码 |
寄存器起始地址 |
读取寄存器数量 |
校验码低位 |
校验码高位 |
|
0x01 |
0x06 |
0x00 0x01 |
0x00 0x07 |
0x99 |
0xC8 |
6.修改设备地址
地址修改为 2
主机问询帧：
|
地址码 |
功能码 |
寄存器起始地址 |
读取寄存器数量 |
校验码低位 |
校验码高位 |
|
0x01 |
0x06 |
0x00 0x00 |
0x00 0x02 |
0x08 |
0xOB |
应答帧：
|
地址码 |
功能码 |
寄存器起始地址 |
读取寄存器数量 |
校验码低位 |
校验码高位 |
|
0x01 |
0x06 |
0x00 0x00 |
0x00 0x02 |
0x08 |
0xOB |
0x00 0x02 中 0x02 代表设备地址修改为 2
